Näkyvä / RGB-kollaamislaseripää
LZRGB-520-Collimated
520 nm vihreä, CW 1 - 1,5 W per emitteri / 13,5 W pankki

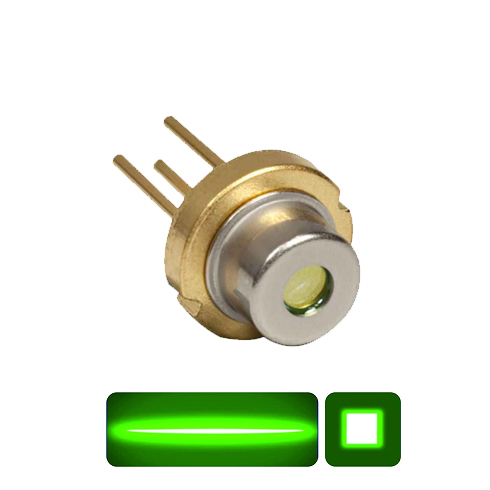

520 nm vihreä kollimoitu laserpää, toimitetaan joko yksittäisen emittoijan tai useamman emitterin pankin kanssa, jossa on integroitu kollimaatio. Pankkivaihtoehto vaihtaa pienen määrän hajaantumista suureksi määräksi tehoa, mikä tekee siitä käyttökelpoisen projektioissa ja kirkkaassa valaistuksessa.
Arvioitu kantama
Etäisyysarviot koskevat pulssilähettimen osia. Tämä laite on määritelty sen omilla parametreilla yllä.
Jokainen tällä sivulla oleva parametri on litteroitu valmistajan tiedoista.
520 nm vihreä laserdiodi, usean lähteen yhteenvetoseloste V5.0
| Form | 520 nm vihreä laserdiodi, monitulotila, TO-CAN / TO90 / LD-pankki kollimoivalla linssillä |
|---|---|
| Aallonpituusalue | 510 - 532 nm |
| Nimellisteho | CW 1 - 1,5 W per emitteri / 13,5 W bankki |
| Käyttötila | CW |
| Pakkaus | TO9 / TO90 / LD-pankki |
| Säde | Kollimoitu; neliö- tai linjapiste muotoilun jälkeen |
| Käyttötilan kotelon lämpötila | 0 - 60 |
| Hyväksytyt lähteet | 3 - Sharp, HiLaser, Nichia |
| Levittäytyminen lähteiden välillä | Huippuaallonpituus 510 - 532 nm lähteistä riippuen; kynnyssyöttö 0,10 - 0,32 A; käyttövirta 1,4 - 2,0 A nimellisteholla. |
| Käyttöikä | MTTF > 2000 h Tc = 60 °C ja Iop = 1,8 A (GH05C01B9G); 10000 h tyypillinen, 20000 h viite, 50 % HiLaser- ja Nichia-osille. |
Tärkeimmät ominaisuudet
- CW 1 W - 1,5 W yhdestä emitteristä; Nichia-bankki saavuttaa 13,5 W 8 emitteristä, jokainen 1,65 W
- Kynnysvirta 0,10 - 0,32 A, käyttövirta 1,4 - 2,3 A riippuen lähteestä
- Käyttöjännite 4,8 - 6,5 V, kolmen värin korkein, joten ohjaimen on oltava nostava eikä lineaarinen
- Kollimoidun pankin lähtö määritellään 0,2 - 0,6° pitkin ja ±1,0° poikittain, suuntapoikkeama <= 0,7°
- Monen poikittaistilan vuoksi raaka säde ei ole Gaussinmuotoinen eikä sitä voi korjata diffraktiorajalle rajattuun pisteeseen
Tätä osaa käytetään näissä sovellusten purkamisessa:
Tyypillisiä sovelluksia
- Laserprojektori / näyttö
- Valonlähde optisille laitteille
Hyväksytyt vaihtoehtoiset lähteet
-
GH05C01B9GSharpCW 1 W (enintään 1,2 W)TO9
-
HiLaserGTV100AHiLaserCW 1,5 W tyypillinen (Iop = 2 A)TO90
-
NUGM06NichiaPankki 13,5 W tyypillinen (1,65 W LD:tä kohden)LD-pankki kollimaatiolla
Laske tällä tietolomakkeella
Jokainen alla oleva laskin avautuu tämän osan tietolehtinumeroilla jo täytettyinä, kenttien pyytämillä yksiköillä.
- PDE spektraalikäyrä Nykyinen aallonpituus λ 520 nm · Huippuaallonpituus λ0 520 nm
Lähdeparametrit
Yksi pää, useita päteviä lähteitä. Jokainen alla oleva kuva on otettu kyseisen lähteen omalta yhteenvetolomakkeelta, joka on kirjoitettu muodossa min / typ / max; viiva tarkoittaa, että taulukossa ei ole numeroa.
| GH05C01B9G | HiLaserGTV100A | NUGM06 | |
|---|---|---|---|
| Nimellisteho | CW 1 W (enintään 1,2 W) | CW 1,5 W tyypillinen | Pankki 13,5 W tyypillinen (1,65 W LD:tä kohden) |
| Suurin mahdollinen lähtöteho Po | 1.2 W (CW) | 1.5 W (CW) | 1,65 W (CW, LD:tä kohden) |
| Käyttötilan kotelon lämpötila Tc | 0 ~ +60 ℃ | 0 ~ +60 ℃ | 0 ~ 65 °C (LD-levy) |
| Säilytyslämpötila Tstg | -40 ~ +85 ℃ | -40 ~ +85 ℃ | -40 ~ +85 ℃ |
| Juotossääntö Tsol | 350 C (<= 3 s, 1.6 mm) | 260 C (<= 10 s, >= 2 mm) | 260 C (<= 10 s, >= 2 mm) |
| Käänteinen jännite / virta | 2 V | 85 mA | 85 mA |
| Kynnysvirta Ith | - / 0.18 / 0.30 A | - / 0.32 / 0.45 A | 0,10 / - / 0,38 A (LD:tä kohden) |
| Käyttövirta Iop | - / 1.4 / 1.79 A | - / 2.0 / 2.3 A | 1,9 A nimellisarvo, 2,3 A maks (LD:tä kohden) |
| Käyttöjännite Vop / Vf | - / 5.4 / 6.5 V | - / 4.8 / 5.3 V | 4,0 / (4,4) / 5,5 V (LD:tä kohden) |
| Kaltevuus hyötysuhde η | 0.45 / 0.8 / - W/A | — | - / (1,0) / - W/A (LD:tä kohden) |
| Huippuaallonpituus λp | 510 / 520 / 530 nm | 515 / 520 / 532 nm | 518 / (525) / 532 nm (LD:tä kohden) |
| Hajonta θ∥ (rinnakkain) | 5 / 9 / 20° | - / 10 / 15° | 0,2 / (0,4) / 0,6° (kolimoitu) |
| Hajonta θ⊥ (perpendicular) | 35 / 44 / 55° | - / 46 / 50° | -1,0 / (0) / 1,0° (kollimoitu) |
| Neliökohteen hajauma θ⊥ | 5 / 9 / 20° | - / 10 / 15° | 5 / 9 / 20° |
| Viivasignaalin divergentti θ⊥ | 0.8 / 0.9 / 1° | 0.8 / 0.9 / 1° | 0.8 / 0.9 / 1° |
| Kohdistuksen poikkeama Δθ | ±5 / ±5° | — | <= 0,7° (bank) |
| Käyttöikä / MTTF | MTTF > 2000 h (Tc = 60 °C, Iop = 1,8 A) | 10 000 h tyypillinen (20 000 h viite) 50 %:ssa; 1 000 h 1 %:ssa | 10000 h (20000 h) arvolla 50 %; 1000 h arvolla 1 % |
