Näkyvä / RGB-kollaamislaseripää
LZRGB-638-Collimated
638 nm punainen, CW 500 mW - 1 W
638 nm punainen kollimoitu laseripää laserin projektioon, näyttömoottoreihin, tunnistukseen ja viivakoodin valaisuun. Kolme itsenäistä lähdettä on testattu samaa päätä vastaan, joten säteen muotoiluoptiikka ja ohjaussuunnittelu voidaan kiinnittää ennen emitterin valintaa.
Arvioitu kantama
Etäisyysarviot koskevat pulssilähettimen osia. Tämä laite on määritelty sen omilla parametreilla yllä.
Jokainen tällä sivulla oleva parametri on litteroitu valmistajan tiedoista.
638 nm punainen laserdiodi monilähdespesifikaatio yhteenveto V5.0

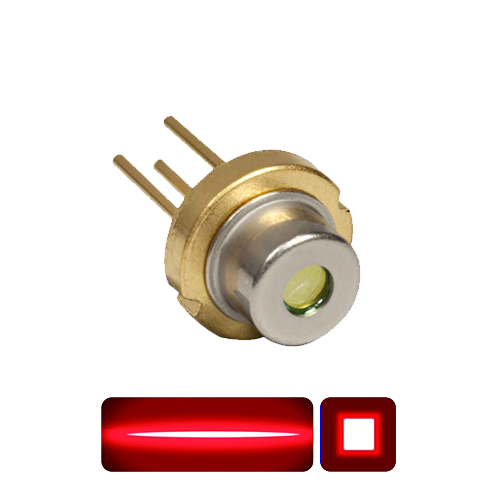

| Form | 638 nm punainen laserdiodi, TO56 TO-CAN, kollimoitu |
|---|---|
| Aallonpituusalue | 632 - 644 nm |
| Nimellisteho | CW 500 mW - 1 W |
| Käyttötila | CW |
| Pakkaus | TO56 |
| Säde | Kollimoitu; neliö- tai linjapiste muotoilun jälkeen |
| Käyttötilan kotelon lämpötila | -10 - 40 |
| Hyväksytyt lähteet | 3 - Sharp, Mitsubishi Electric, HiLaser |
| Levittäytyminen lähteiden välillä | Huippuaallonpituus 632 - 644 nm lähteestä riippuen; kynnys 90 - 180 mA; käyttövirta 660 - 1200 mA nimellisteholla. |
| Käyttöikä | MTTF > 2000 h Tc = 40 °C, Po = 490 mW asti 50 % alkuperäisestä tehosta (GH0637AA2G); 8000 h tyypillisesti, 10000 h vertailuarvo, 50 % kumulatiivinen vikaantuminen (HiLaserRTV101A). |
Tärkeimmät ominaisuudet
- CW 500 mW - 1 W 638 nm aallonpituudella; Mitsubishi-osalla on lisäksi 1,0 W pulssitusarvo työllisyysasteella <= 33 % ja taajuus <= 50 Hz
- Kynnysvirta 90 - 180 mA; käyttövirta 660 - 1000 mA nimellisellä optisella teholla
- Nopea akseli 25 - 45° ja hidas akseli 1 - 26° muotoilua ennen, joten kollimaattorin on sovittava lähteeseen, ei aallonpituuteen
- Neliö- ja viivakohdeasetukset muotoilun jälkeen, molemmat määritelty 0,8 - 1°
- TO56 TO-CAN outline, juotus 260–350 °C, säilytys 85 °C
Tätä osaa käytetään näissä sovellusten purkamisessa:
Tyypillisiä sovelluksia
- Laserprojektori / näyttö
- Valonlähde optisille laitteille, antureille ja viivakoodinlukijoille
Hyväksytyt vaihtoehtoiset lähteet
-
GH0637AA2GSharpCW 700 mW (Tc <= 30 C); CW 500 mW (30 - 40 C)TO56
-
ML501P73Mitsubishi ElectricCW 500 mW; pulssitettu 1,0 W (työllisyysaste <= 33 %, taajuus <= 50 Hz)TO56
-
HiLaserRTV101AHiLaser1 W (suurin sallittu 1,15 W)TO56
Laske tällä tietolomakkeella
Jokainen alla oleva laskin avautuu tämän osan tietolehtinumeroilla jo täytettyinä, kenttien pyytämillä yksiköillä.
- PDE spektraalikäyrä Nykyinen aallonpituus λ 638 nm · Huippuaallonpituus λ0 638 nm
Lähdeparametrit
Yksi pää, useita päteviä lähteitä. Jokainen alla oleva kuva on otettu kyseisen lähteen omalta yhteenvetolomakkeelta, joka on kirjoitettu muodossa min / typ / max; viiva tarkoittaa, että taulukossa ei ole numeroa.
| GH0637AA2G | ML501P73 | HiLaserRTV101A | |
|---|---|---|---|
| Nimellisteho | CW 700 mW (Tc <= 30 C) / 500 mW (30 - 40 C) | CW 500 mW / pulssitettu 1,0 W | 1 W |
| Suurin mahdollinen lähtöteho Po | 700 mW | 500 mW CW / 1,0 W pulssitettu | 1150 mW |
| Käyttötilan kotelon lämpötila Tc | -10 ~ +40 ℃ | -5 ~ +40 ℃ | -10 ~ +40 ℃ |
| Säilytyslämpötila Tstg | -40 ~ +85 ℃ | -40 ~ +100 ℃ | -40 ~ +85 ℃ |
| Juotossääntö Tsol | 350 C (<= 3 s, 1,6 mm pohjasta) | 260 C (<= 10 s, johdot >= 2 mm) | 260 C (<= 10 s, johdot >= 2 mm) |
| Käänteinen jännite / virta | 2 V | 2 V | 2 V |
| Kynnysvirta Ith | - / 110 / 155 mA | 90 / 170 / 210 mA | - / 180 / 300 mA |
| Käyttövirta Iop | - / 810 / 930 mA (Po = 700 mW) | 500 / 660 / 800 mA (Po = 500 mW) | - / 900 / 1000 mA (P = 1 W, Tc = 25 C); - / 1100 / 1200 mA (P = 1 W, Tc = 40 C) |
| Käyttöjännite Vop / Vf | - / 2.46 / 3.0 V | 1.9 / 2.2 / 2.6 V | - / 2.2 / 3.0 V |
| Kaltevuus hyötysuhde η | — | 0.8 / 1.0 / 1.4 mW/mA | — |
| Huippuaallonpituus λp | 635 / 638 / 642 nm | 632 / 638 / 644 nm | 634 / 638 / 644 nm |
| Hajonta θ∥ (rinnakkain) | 6 / 16 / 26° | 1 / 7.5 / 15° | - / 10 / 20° (1/e2, P = 1 W) |
| Hajonta θ⊥ (perpendicular) | 25 / 35 / 45° | 25 / 35 / 45° | - / 60 / 70° (1/e2, P = 1 W) |
| Neliökohteen hajauma θ⊥ | 6 / 16 / 26° | 1 / 7.5 / 15° | - / 10 / 20° |
| Viivasignaalin divergentti θ⊥ | 0.8 / 0.9 / 1° | 0.8 / 0.9 / 1° | 0.8 / 0.9 / 1° |
| Kohdistuksen poikkeama Δθ | ±5 / ±5° | — | — |
| Käyttöikä / MTTF | MTTF > 2000 h (Tc = 40 °C, Po = 490 mW, 50 % alkuperäisestä tehosta) | Katso myyjän luotettavuusraportti | 8000 h tyypillinen (10000 h vertailu) 50 % kumulatiivisessa viassa; 1000 h 1 % kohdalla |
Tarvitsetko tämän osan tietyssä kokoonpanossa?
Kuitupituus, pika-akselikollimaatio, sovitettu ajurikortti tai suodatettu vastaanotin - kuvaile rakennetta ja lainaamme sitä vastaan.
