Desmontaje de microscopía confocal
Anatomía de un microscopio confocal multicolor
Cuatro líneas de fibra se combinan, se escanean sobre la muestra, se recogen por el objetivo y se separan por longitud de onda antes de la detección. El canal rojo de 640 nm del dibujo se corresponde con la familia de catálogo de 638 nm.
- 1Elige una pieza de la lista de materiales.
- 2Suéltala sobre el módulo o simplemente haz clic en la tarjeta.
- 3Lee su función, sus parámetros y las referencias que los cumplen.
Lista de materiales
Cada pieza, un solo presupuesto óptico. Arrastra una tarjeta sobre la foto o haz clic en ella: el panel de al lado se rellena con los parámetros de esa pieza.
Arrastra una pieza aquí o haz clic en una tarjeta de la lista de materiales

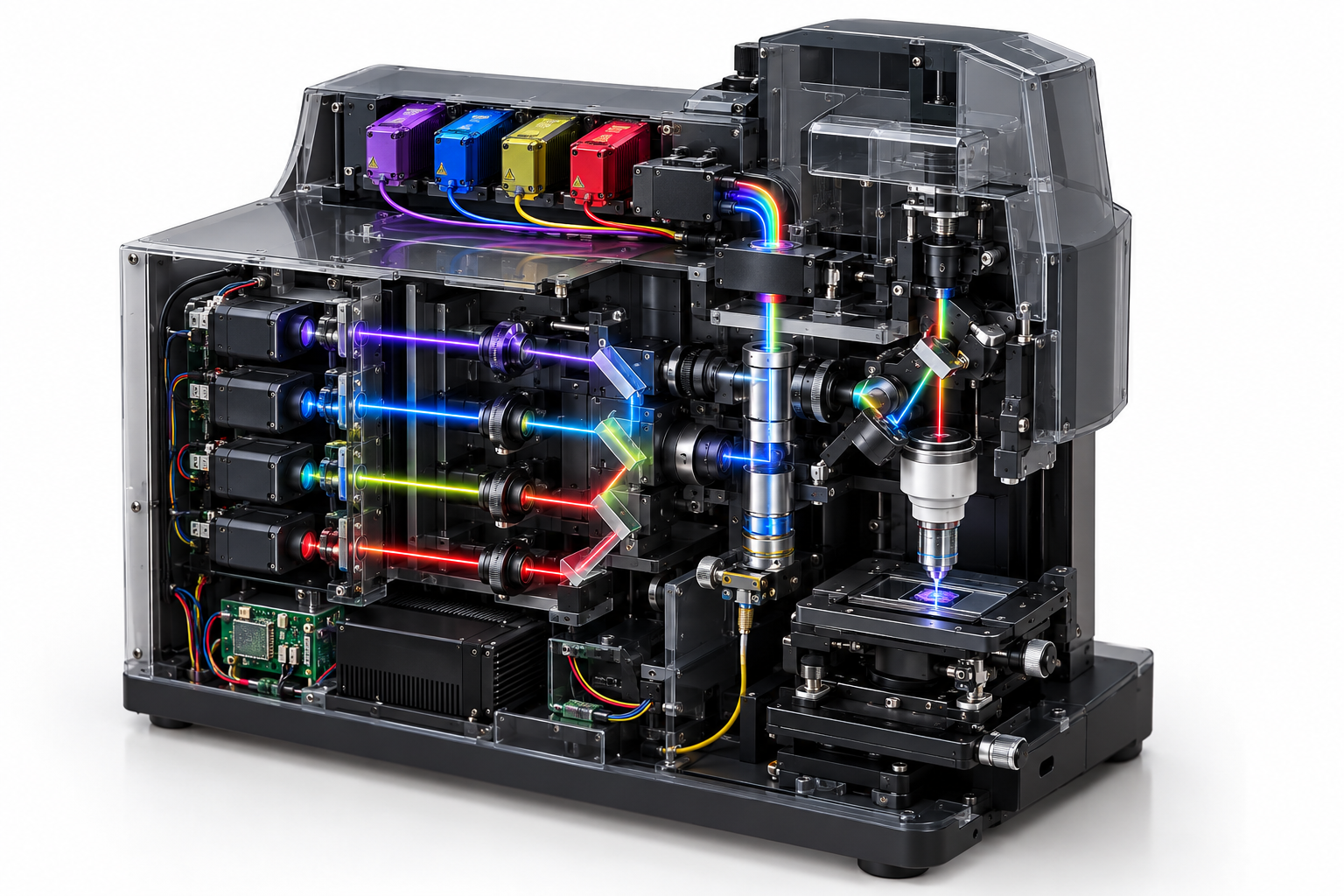

Corte didáctico, no plano de montaje. Fuentes y combinador arriba a la izquierda; muestra, objetivo y escaneo en el centro.
Las posiciones de los componentes son un esquema didáctico, no un plano de montaje: la colocación y la vista despiezada son orientativas. Los valores de los parámetros son los de la especificación enlazada.
Todas las piezas, parámetro a parámetro
Las mismas cifras que muestra la vista interactiva, en tablas que puedes leer, buscar y citar.
Láser violeta de 405 nm acoplado a fibra Fuente de excitación
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Longitud de onda central | 405 nm |
|---|---|
| Potencia de salida, CW | 80 mW |
| Diámetro de núcleo de fibra | 3 µm |
| Apertura numérica | 0,13 |
| Conector | FC/PC, SMA905, FC/APC |
| Coeficiente térmico de longitud de onda | 0,3 nm/K |
Láser azul de 488 nm acoplado a fibra Fuente de excitación
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Longitud de onda central | 488 nm |
|---|---|
| Potencia de salida, CW | 25 mW |
| Diámetro de núcleo de fibra | 3 µm |
| Apertura numérica | 0,12 |
| Conector | FC/PC, SMA905, FC/APC |
Sustitución verde de 520 nm para el canal de 561 nm Fuente de excitación
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Longitud de onda central | 520 nm |
|---|---|
| Potencia de salida, CW | 50 mW |
| Original drawing wavelength | 561 nm |
| Catalogue substitution | 520 nm Lo fija tu diseño |
| Diámetro de núcleo de fibra | 3 µm |
| Conector | FC/PC, SMA905, FC/APC |
Láser rojo de 638 nm acoplado a fibra Fuente de excitación
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Longitud de onda central | 638 nm |
|---|---|
| Potencia de salida, CW | 100 mW |
| Drawing label | 640 nm |
| Catalogue wavelength | 638 nm |
| Diámetro de núcleo de fibra | 4 µm |
| Conector | FC/PC, SMA905, FC/APC |
Entrega del haz: WDM, colimador y espejos Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Input channels | 4 |
|---|---|
| Wavelength set | 405 / 488 / 520 / 638 nm |
| Insertion loss | Define with supplier Lo fija tu diseño |
Óptica dicróica, filtros y colección Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Selection basis | Set by the complete optical design Lo fija tu diseño |
|---|
Fibra de detección y detectores multicanal Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Selection basis | Set by the complete optical design Lo fija tu diseño |
|---|
Espejo galvanométrico, lentes de escaneo y tubo Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Selection basis | Set by the complete optical design Lo fija tu diseño |
|---|
Objetivo y plataforma de muestra Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Selection basis | Set by the complete optical design Lo fija tu diseño |
|---|
Control y adquisición Subsistema específico
Debe definirse con la óptica, la electrónica y el presupuesto del sistema.
| Selection basis | Set by the complete optical design Lo fija tu diseño |
|---|
Todos los valores de esta página salen del registro de catálogo que genera la ficha del producto enlazado, así que no pueden contradecirse.
Piezas detrás de estos parámetros
Cada cifra de abajo se lee del mismo registro de catálogo que genera la ficha de producto. Aquí no hay nada reescrito a mano.
405 and 488 nm excitation
Direct catalogue matches for the violet and blue fibre-coupled lines.
561 to 520 nm substitution
No 561 nm part exists in the catalogue. The 520 nm line is the nearest listed source and requires spectral validation.
640 to 638 nm mapping
The drawing's red channel is represented by the two catalogue 638 nm fibre-coupled parts.
Cuatro fuentes y dos sustituciones explícitas
405, 488 y 638 nm enlazan con módulos de fibra del catálogo. No existe 561 nm en el catálogo; se muestra 520 nm como fuente más próxima y se exige validar colorantes y filtros.
Envíe las bandas de excitación y emisión
Indique líneas, fluoróforos, potencia en la muestra y canales de detección para asignar los módulos de fibra y los filtros necesarios.
