Desmontaje de grabado láser

Anatomía de un módulo láser de grabado de 450 nm

Un cabezal de grabado compacto es una cadena de decisiones ópticas y térmicas: la fuente de 450 nm, la colimación de eje rápido, el grupo de enfoque, el driver y la ruta térmica. La carcasa y la interfaz fijan el envolvente alrededor de todo ello. Elige una pieza de la lista de materiales de referencia y suéltala sobre el corte para ver sus parámetros y los productos de 450 nm del catálogo que hay detrás de la fuente.

Cómo usar esta página
  1. 1Elige una pieza de la lista de materiales.
  2. 2Suéltala sobre el módulo o simplemente haz clic en la tarjeta.
  3. 3Lee su función, sus parámetros y las referencias que los cumplen.

Lista de materiales

Cada pieza, un solo presupuesto óptico. Arrastra una tarjeta sobre la foto o haz clic en ella: el panel de al lado se rellena con los parámetros de esa pieza.

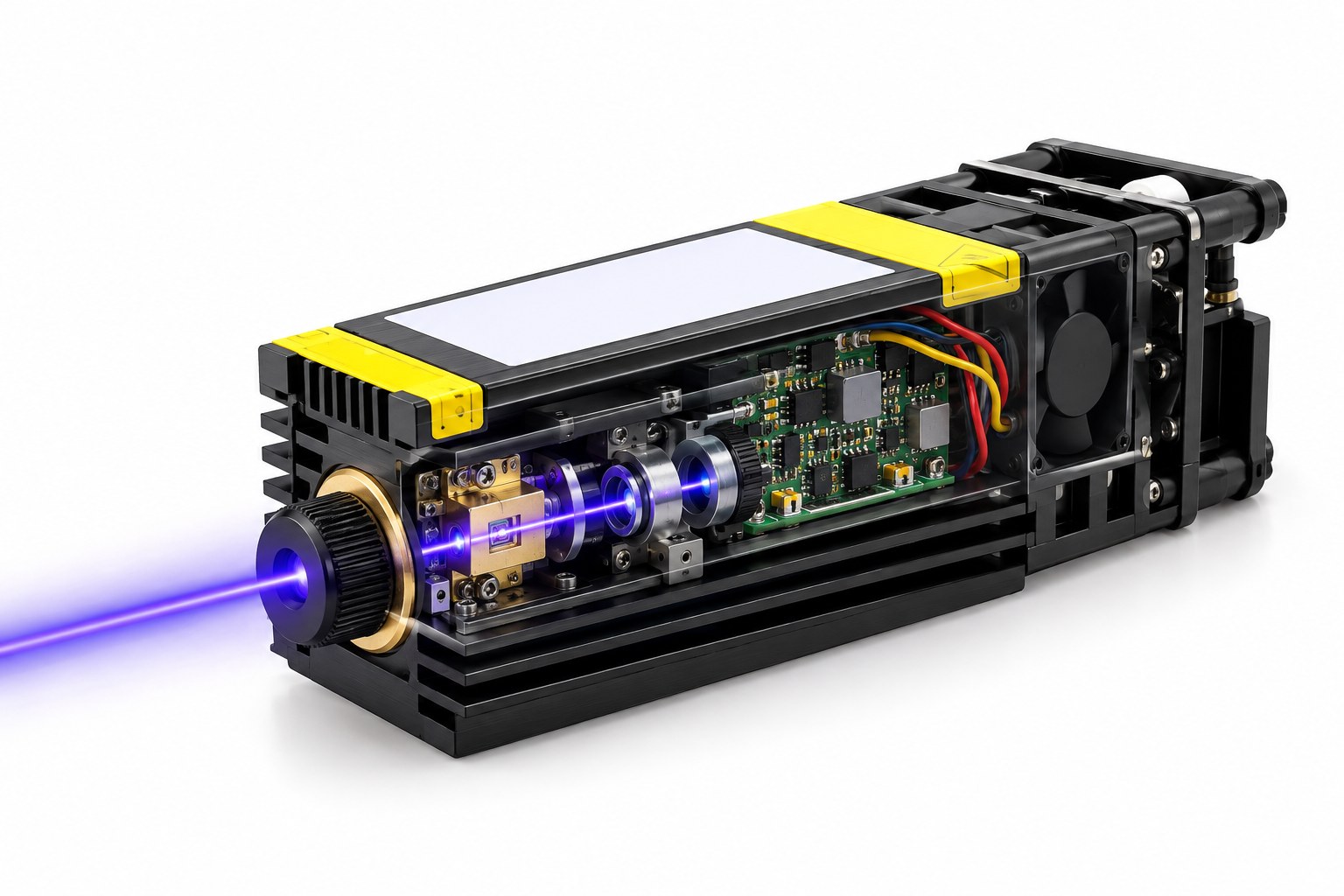

Corte didáctico de un módulo láser de grabado de 450 nm: la fuente azul y la óptica de conformado en la parte delantera izquierda, la placa driver y el ventilador en la parte posterior, y el disipador formando el cuerpo

Arrastra una pieza aquí o haz clic en una tarjeta de la lista de materiales

Un corte didáctico, no un plano de montaje. La fuente de 450 nm y la óptica de conformado están a la izquierda, la placa driver y el ventilador en la parte posterior derecha, y el disipador forma el cuerpo.

Las posiciones de los componentes son un esquema didáctico, no un plano de montaje: la colocación y la vista despiezada son orientativas. Los valores de los parámetros son los de la especificación enlazada.

Todas las piezas, parámetro a parámetro

Las mismas cifras que muestra la vista interactiva, en tablas que puedes leer, buscar y citar.

Fuente láser de 450 nm Fuente de luz

Fija la longitud de onda, la potencia óptica disponible y la carga térmica del cabezal. Las tres opciones de catálogo son formatos de entrega distintos, no clases de potencia intercambiables: un cabezal colimado, un módulo de fibra de 3 W y una fuente de alineación de 30 mW.

Fuente láser de 450 nm - 450 nm | fuente colimada, de fibra o de referencia
Rango de longitud de onda 430 - 463 nm
Salida nominal CW 5 - 5,5 W por emisor
Opciones de esta línea 5 - 5,5 W colimado | 3 W fibra | 30 mW referencia
Encapsulado TO9 / banco LD (8 × LD + colimación)
Entrega por fibra 400 µm multimodo, SMA (versión de 3 W)
Fuente de alineación 30 mW monomodo, FC/PC

Colimación de eje rápido / conformado del haz Conformado del haz

Fija la relación de aspecto del haz y cuánta luz del diodo puede llevarse al punto de grabado. Una FAC mal adaptada recorta luz o deja un punto elíptico que la lente de enfoque no puede corregir.

Colimación de eje rápido / conformado del haz - Lente cilíndrica o FAC | relación por confirmar
Forma óptica Lente cilíndrica o FAC: a especificar con la fuente Lo fija tu diseño
Relación de compresión A especificar a partir de la divergencia de eje rápido Lo fija tu diseño
Apertura libre A especificar con el tamaño del haz Lo fija tu diseño
Inclinación / separación Definido por el diseño óptico y la alineación Lo fija tu diseño
Recubrimiento Recubrimiento AR de 450 nm: a especificar Lo fija tu diseño

Óptica de colimación / salida Óptica de salida

Convierte la salida de la fuente en el punto que realmente graba. El mismo láser puede producir un punto fino de marcado o un punto más ancho de limpieza según este grupo.

Óptica de colimación / salida - Colimación y enfoque | según la distancia de trabajo
Material / recubrimiento de la lente AR de alta potencia para 450 nm: a especificar Lo fija tu diseño
Distancia focal A especificar con el punto y la distancia de trabajo Lo fija tu diseño
Tamaño de punto en el material A medir tras el montaje Lo fija tu diseño
Distancia de trabajo A especificar con el envolvente de la máquina Lo fija tu diseño
Apertura libre A especificar con el tamaño del haz Lo fija tu diseño

PCB de driver y control Electrónica

Fija la estabilidad de la potencia óptica, la respuesta de modulación y el límite de protección eléctrica. El diodo es la pieza más cara y frágil del cabezal; el driver es lo que lo mantiene dentro de sus valores nominales.

PCB de driver y control - Corriente constante, habilitación, modulación, protección
Modo de excitación Corriente constante: topología a especificar Lo fija tu diseño
Tensión de entrada A especificar con el controlador Lo fija tu diseño
Corriente de excitación máx. A especificar con la opción de fuente Lo fija tu diseño
Interfaz de modulación PWM / analógico / externo: a especificar Lo fija tu diseño
Protección Sobrecorriente, polaridad inversa, ESD y térmica Lo fija tu diseño

Disipador / ruta térmica Térmica

Mantiene el diodo y el driver dentro de sus límites de temperatura con el ciclo de trabajo real. Un cabezal que parece correcto durante unos segundos puede reducir prestaciones o apagarse tras un trabajo de grabado largo.

Disipador / ruta térmica - Calor del diodo y del driver | según el régimen continuo
Material base Aluminio o cobre: a especificar Lo fija tu diseño
Resistencia térmica A medir con el cabezal completo Lo fija tu diseño
Temperatura de trabajo A especificar para el envolvente de la máquina Lo fija tu diseño
Interfaz térmica Almohadilla, pasta o adhesivo: a especificar Lo fija tu diseño

Ventilador y conducto de aire Térmica

Mantiene el caudal de aire que supone el diseño del disipador. Una entrada bloqueada, un ventilador invertido o una carcasa demasiado cerrada pueden convertir un disipador adecuado en uno que se sobrecalienta.

Ventilador y conducto de aire - Refrigeración activa opcional | según la configuración
Tamaño del ventilador A especificar con la carcasa Lo fija tu diseño
Tensión nominal A especificar con la alimentación Lo fija tu diseño
Caudal / presión estática A especificar con el disipador Lo fija tu diseño
Ruido A medir en la posición del operador Lo fija tu diseño

Interfaz de alimentación y control Interfaz

Define cómo se integra el cabezal: compatibilidad de alimentación, interfaz de modulación, enclavamiento y apagado seguro. La mayoría de los fallos de campo en la interfaz son errores de cableado o polaridad, no de óptica.

Interfaz de alimentación y control - Alimentación, habilitación, modulación, estado
Conector A especificar con el controlador Lo fija tu diseño
Rango de alimentación A especificar con el driver Lo fija tu diseño
Pinout Usa el plano de interfaz del modelo Lo fija tu diseño
Protección Fusible, polaridad inversa, enclavamiento: a especificar Lo fija tu diseño

Todos los valores de esta página salen del registro de catálogo que genera la ficha del producto enlazado, así que no pueden contradecirse.

Del diodo desnudo al punto enfocado

La fuente fija la longitud de onda y la potencia óptica disponible; la FAC hace manejable el eje rápido; el grupo de enfoque intercambia tamaño de punto por distancia de trabajo; el driver fija la estabilidad y la modulación; el disipador y el ventilador deciden cuánto tiempo puede funcionar el cabezal. La línea de catálogo de 450 nm ofrece un cabezal colimado de 5 - 5,5 W, un módulo de fibra de 3 W y una fuente de alineación de 30 mW. La potencia útil del grabador es la que queda en el material después de cada una de esas etapas.

Envíanos el punto, el material y el ciclo de trabajo

Cuéntanos el tamaño de punto, la distancia de trabajo, el material, la velocidad de grabado y el ciclo de trabajo requeridos. Calcularemos hacia atrás la fuente de 450 nm, el grupo FAC/enfoque y el envolvente térmico que necesita el cabezal.
