Avalanche-valodiodi

16-ch-APD-Array

905 nm APD, 16-elementin lineaarinen matriisi

16-elementtinen lineaarinen APD-matriisi Flash LiDAR:lle ja monikanavaisille vastaanottimille, jotka tarvitsevat puolijohdearkkitehtuurin ilman skannausta.

905 nmAallonpituus
Pyydä tarjous Tekniset tiedot

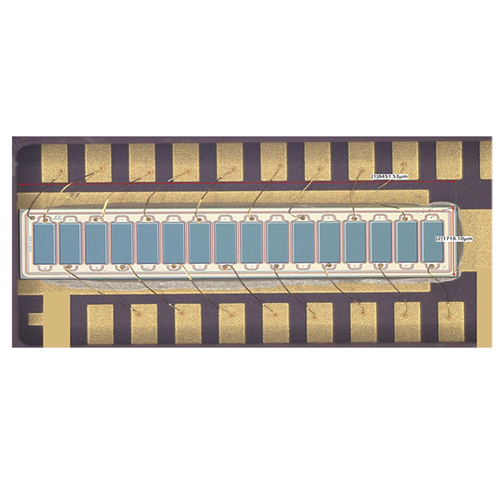

16-elementtinen APD lineaarimatriisidetektori
16-kanavainen APD-matriisi Tuotekuva 16-kanavaisesta APD lineaarisesta rivistä.

Arvioitu kantama

Etäisyysarviot koskevat pulssilähettimen osia. Tämä laite on määritelty sen omilla parametreilla yllä.

Jokainen tällä sivulla oleva parametri on litteroitu valmistajan tiedoista.

16-kanavainen APD-matriisin tekniset tiedot

Tekniset tiedot - 16-ch-APD-Array
Vastespektri400 - 1100 nm
Aallonpituus905 nm
Aktiivinen alue16 elementtiä
Vastekyky80 A/W @ M=100
Vastesuunta0.5 ns
Pimeävirta0.4 nA @ M=100
Kokonaiskapasitanssi1.0 pF @ M=100
Optimaalinen vahvistus100
Käänteisen jännitteen hajoamispiste100 - 200 V
Jännitetemperatuurikerroin1.1 V/C
Optinen suodatin905 nm kaistanpäästösuodin
PakkausLineaarinen taulukko
Käyttölämpötila-40 - 85 °C
Säilytyslämpötila-55 - 125 °C

Tärkeimmät ominaisuudet

  • Vastekyky 80 A/W @ M=100
  • Vasteaika 0,5 ns
  • Aktiivinen alue 16 elementtiä
  • Optimaalinen vahvistus M = 100
  • Murtojännite 100 - 200 V
  • Lämpökerroin 1,1 V/C
  • 905 nm kaistanpäästösuodin

Tätä osaa käytetään näissä sovellusten purkamisessa:

905 nm etäisyyksien mittausmoduuli Laseretäisyyden mittauskiikari Pyörivä 2D LiDAR Virtaus-sytometri

Tyypillisiä sovelluksia

  • Laseretäisyysmittarin vastaanottimet
  • LiDAR vastaanottokanavat
  • Optinen matka-aikamittaus
  • Heikon valon optinen havaitseminen

Laske tällä tietolomakkeella

Jokainen alla oleva laskin avautuu tämän osan tietolehtinumeroilla jo täytettyinä, kenttien pyytämillä yksiköillä.

  • APD Kaistanleveys Vasteen kaistanleveys fbw 700 MHz · Nousuaika tr 500 ps · Kokonaiskapasitanssi Ctot 1 pF
  • APD Lämpötilakomponsaatio Kompensoitu käyttöjännite 159.465 V · Referenssijännite Vref 159.465 V · Lämpötilakerroin δ 1.1 V/°C
  • APD Pimeävirran häviö Pimellisen virran häviö Pdark 0.063786 μW · Pimellinen virta Id 0.4 nA · Jännitevipu Vr 159.465 V
  • APD Vahvistus-jännitemalli Lumivyöryvoitto M 100 · Käyttöjännite Vr 159.465 V · Murtumajännite Vbr 160 V
