توصيل الضوء في البصريات الوراثية
بنية ليزر بصريات وراثية مقترن بالليف
تستخدم البصريات الوراثية الضوء للتحكم في خلايا معدلة وراثيًا تعبر عن بروتينات حساسة للضوء. الأوبسين يحدد الطول الموجي، وشدة الإشعاع في النسيج تحدد الاستجابة، والنبض والتكرار يحددان التوقيت، والليف يوصل الضوء إلى الهدف. قناة 589/594 أو 635/640 nm مرتبطة هنا بعائلة 638 nm.
- 1اختر قطعة من قائمة المواد.
- 2أفلتها على الوحدة، أو انقر البطاقة فقط.
- 3اقرأ وظيفتها ومعلماتها وأرقام القطع وراءها.
قائمة المواد
كل قطعة، وميزانية بصرية واحدة. اسحب بطاقة على الصورة، أو انقر عليها - وتمتلئ اللوحة المجاورة بمعلمات تلك القطعة.
اسحب قطعة إلى هنا أو انقر بطاقة في قائمة المواد

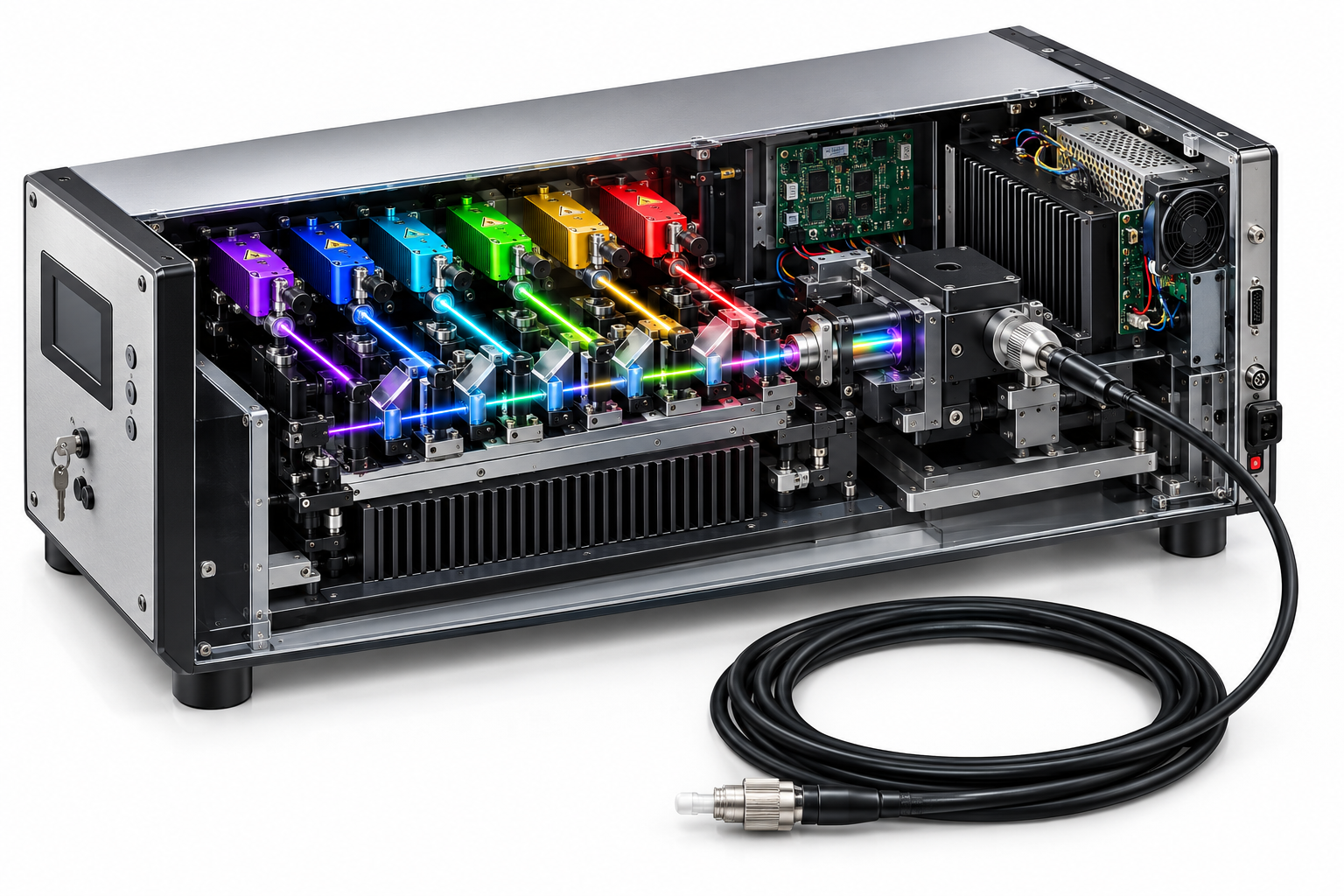

مقطع تعليمي وليس رسم تجميع. المصادر والبصريات تغذي خرج ليف معدل، والمشغل والحرارة والفرول تحدد الضوء في النسيج.
مواضع المكوِّنات مخطط تعليمي لا رسم تجميع: المواضع والعرض المفكَّك إرشادية. وقيم المعلمات هي قيم المواصفة المرتبطة.
كل قطعة، معلمة بمعلمة
الأرقام نفسها التي يعرضها العرض التفاعلي، في جداول يمكنك قراءتها والبحث فيها واقتباسها.
بنك مصادر ليزر ليفية Excitation source
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| الطول الموجي المركزي | 405 nm |
|---|---|
| قدرة الخرج المستمرة | 80 mW |
| 473 nm catalogue substitute | 488 nm يحدده تصميمك |
| 589/594 and 635/640 nm substitute | 638 nm يحدده تصميمك |
| قطر قلب الليف | 3 µm |
| الموصل | FC/PC، SMA905، FC/APC |
موازي ليف وبصريات اقتران Beam conditioning
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| الوظيفة | Collimation / coupling / axis matching |
|---|---|
| Fibre interface | Selected by configuration يحدده تصميمك |
| Key calibration | Coupling efficiency، axis and return loss |
جامع ثنائي اللون Beam combining
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| Inputs | 2 |
|---|---|
| نطاق الطلاء | يُحدَّد حسب wavelength pair يحدده تصميمك |
معدل صوتي بصري أو مصراع التضمين
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| Option | AOM or mechanical shutter |
|---|---|
| Rise / fall time | Depends on configuration يحدده تصميمك |
مشغل ومتحكم بالموجات Control electronics
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| Power step | 0.1 mW example |
|---|---|
| Waveform time | 1 ms-3600 s / DC example |
| Interfaces | BNC sync/trigger; USB example |
موصل ووصلة ليف التوصيل بالألياف
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| الموصل | SMA905 / FC options يحدده تصميمك |
|---|---|
| Fibre length | يُحدَّد حسب bench and animal geometry يحدده تصميمك |
مسار حراري وتغذية Thermal / power
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| التبريد | Model dependent يحدده تصميمك |
|---|---|
| التغذية | Model dependent يحدده تصميمك |
فرول وطرف ليف قابل للزرع Implant interface
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| Tip / ferrule | يُحدَّد حسب animal and brain region يحدده تصميمك |
|---|---|
| Sterilisation | Follow laboratory protocol يحدده تصميمك |
هيكل وتداخل وحالة Safety / enclosure
نظام توصيل بصري خاص بالتطبيق؛ يجب التحقق من الهندسة والخسائر والسلامة مع بروتوكول البصريات الوراثية.
| Interlock | Model dependent يحدده تصميمك |
|---|---|
| Safety class | Assess complete instrument يحدده تصميمك |
كل قيمة معلمة في هذه الصفحة مسحوبة من سجل الكتالوج الذي ينتج صفحة المنتج المرتبطة، فلا يمكن أن تختلفا.
القطع وراء هذه المعلمات
كل رقم أدناه مقروء من سجل الكتالوج نفسه الذي ينتج صفحة المنتج. لا شيء في هذه الصفحة مكتوب يدويًا.
Visible optogenetics channels
Direct or nearest catalogue fibre-coupled products for violet, blue, green and red excitation.
Near-infrared fibre-coupled options
Catalogue lines for red-shifted or NIR-compatible protocols; opsin and tissue penetration must be checked individually.
ما تضيفه البصريات الوراثية إلى اختيار الليزر
تعتمد الفاعلية على شدة الإشعاع في النسيج لا على القدرة عند الموصل. قلب الليف وNA والخسائر والفرول تحدد القدرة المسلمة، والنبض والتكرار تحددان الدقة الزمنية والحرارة. استبدال 473→488 و589/594→638 و635/640→638 يتطلب إعادة مراجعة طيف الأوبسين والسلامة.
أرسل الأوبسين والمنطقة والبروتوكول
أخبرنا بالأوبسين وشدة الإشعاع وتسلسل النبضات ونوع الليف وهندسة الزرع ومسافة العمل لحساب المصدر والخسائر والسلامة.
