Inside a 1535 nm laser rangefinder
Eight parts carry the complete transmit, receive, timing and mechanical chain. The page preserves the supplied BOM's teaching boundary while mapping the laser and detector slots to real 1535 nm transmitter and InGaAs APD catalogue families.
- 1Выберите узел из спецификации.
- 2Перетащите его на модуль или просто щёлкните карточку.
- 3Прочитайте его роль, параметры и артикулы за ними.
Спецификация узлов
Каждый узел - один оптический бюджет. Перетащите карточку на фотографию или щёлкните по ней: панель рядом заполнится параметрами этого узла.
Перетащите узел сюда или щёлкните карточку в спецификации узлов

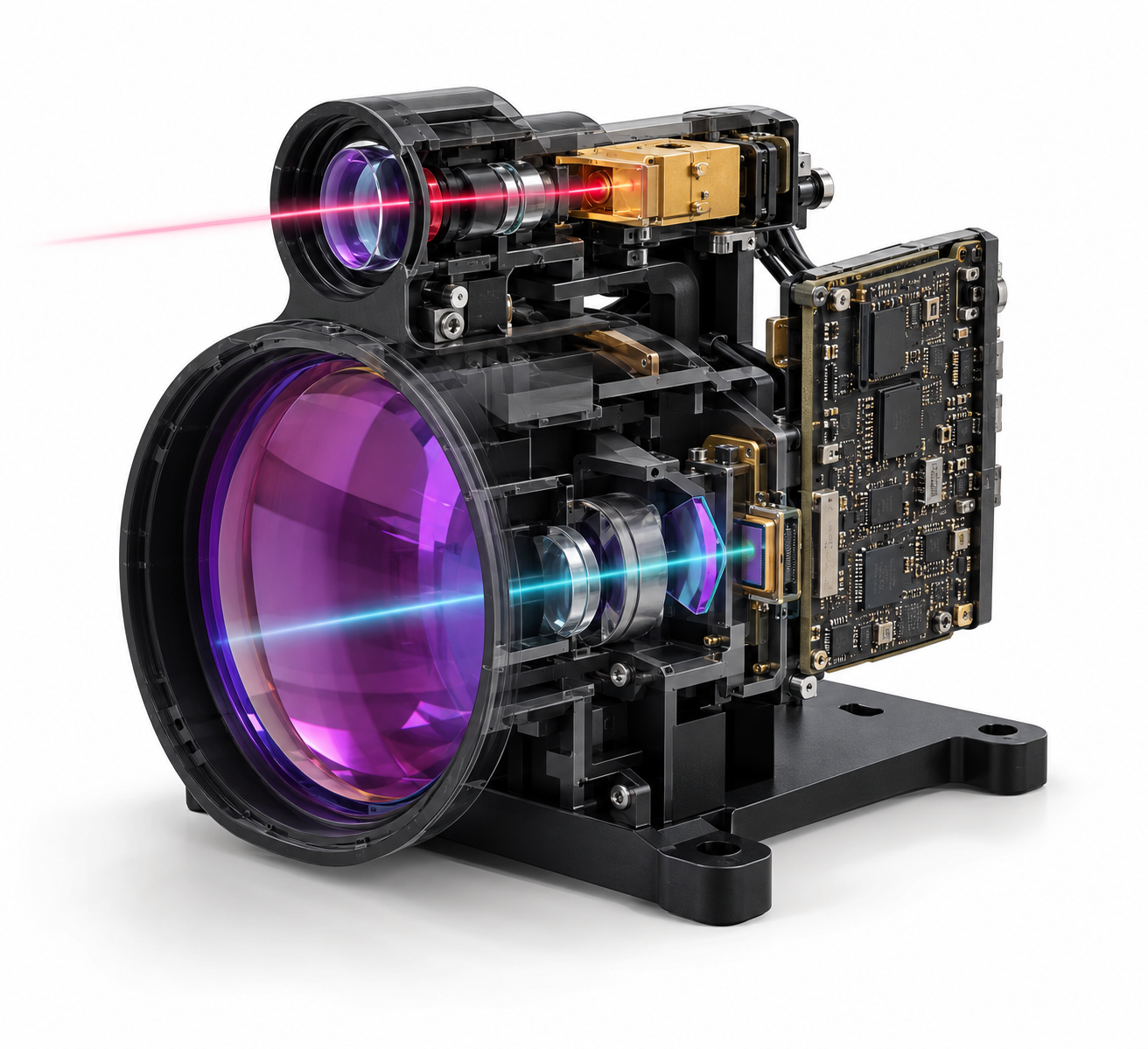

Teaching cutaway, not an assembly drawing. Positions are indicative; the public reference model's dimensions and ratings do not define the linked catalogue parts.
Положение компонентов - учебная схема, а не сборочный чертёж: размещение и разнесённый вид условны. Значения параметров соответствуют связанной спецификации.
Все узлы, параметр за параметром
Те же числа, что в интерактивном виде, в таблицах, которые можно читать, искать и цитировать.
1535 nm erbium glass laser Передатчик
Pulse energy sets the optical budget, pulse width sets timing resolution and the transmitter divergence must be matched to the transmit optics.
| Длина волны | 1535 нм |
|---|---|
| Энергия импульса | ≥ 200 мкДж |
| Длительность импульса | 4 нс тип. |
| Частота повторения | 10 Гц |
| Полная расходимость пучка | ≤ 11 мрад |
Transmit collimation and beam expansion Оптика
Controls divergence, spot size at range, transmit efficiency and boresight relative to the receiver.
| Design wavelength | 1535 нм |
|---|---|
| Функция | Collimation / expansion |
| Световая апертура | Application-specific Задаётся вашим проектом |
| Пропускание | To be measured Задаётся вашим проектом |
| Boresight error | Требует указания Задаётся вашим проектом |
Receiver objective Receive optics
Receiver aperture, focal length, field of view and transmission set how much return signal reaches the detector.
| Функция | Return-light collection |
|---|---|
| Приёмная апертура | Reference drawing, confirm Задаётся вашим проектом |
| Focal length / field | Application-specific Задаётся вашим проектом |
| Покрытие | 1535 nm receive band |
1535 nm narrow-band filter Spectral filter
Bandwidth, peak transmission and incidence-angle tolerance decide the received signal and the background-noise budget.
| Centre wavelength | 1535 нм |
|---|---|
| FWHM bandwidth | To be selected Задаётся вашим проектом |
| Peak transmission | Требует подтверждения Задаётся вашим проектом |
| Incidence angle | Требует указания Задаётся вашим проектом |
| Temperature shift | To be measured Задаётся вашим проектом |
InGaAs avalanche photodiode Приёмник
Responsivity, gain, dark current, capacitance and bias determine receiver sensitivity, bandwidth and noise.
| Спектр чувствительности | 900 - 1700 нм |
|---|---|
| Чувствительность | 9,5 А/Вт @ M=10 |
| Активный диаметр | 230 / 500 мкм |
| Время отклика | 1,0 нс |
| Темновой ток | 5,0 нА @ M=100 |
| Обратное напряжение пробоя | 40 - 70 В |
Transimpedance amplifier and analog front end Analog electronics
Transimpedance, bandwidth, input capacitance and noise decide whether the return can be detected without destroying its timing edge.
| Вход | APD photocurrent |
|---|---|
| Transimpedance | To be selected Задаётся вашим проектом |
| Bandwidth | Matched to pulse width Задаётся вашим проектом |
| Input noise | To be measured Задаётся вашим проектом |
Timing and signal-processing PCB Digital electronics
Timing resolution, threshold strategy, averaging and interface latency set precision, update rate and integration effort.
| Ranging method | Time of flight |
|---|---|
| Timing resolution | Требует указания Задаётся вашим проектом |
| Update rate | Reference model 1-10 Hz |
| Интерфейс | RS422 / TTL (reference model) |
Enclosure, mounts and electrical interface Механика
Structural stiffness, thermal expansion and mounting flatness affect boresight stability; connector placement affects integration and serviceability.
| Reference envelope | 78,5 × 62 × 78,5 мм |
|---|---|
| Reference mass | 230 г |
| Установочная база | To be released Задаётся вашим проектом |
| Environmental sealing | Требует указания Задаётся вашим проектом |
Каждое значение параметра на этой странице берётся из записи каталога, которая строит связанную страницу изделия, поэтому они не могут расходиться.
Компоненты за этими параметрами
Каждое значение ниже читается из той же записи каталога, что строит страницу изделия. Здесь ничего не перенабрано.
1535 nm transmitter candidates
Choose by pulse energy, repetition rate, envelope and beam divergence, then verify the drive module and thermal path.
Receiver detector
The catalogue InGaAs APD covers the 1535 nm return while keeping active-area and bandwidth options visible.
Transmitter power modules
Match the power module to the chosen pulse energy and operating current rather than sizing it from the rangefinder's input voltage alone.
Transmit, collect, filter, detect, time and report
A 1535 nm transmitter launches a short pulse through the transmit optics. The receiver objective collects the return, the narrow-band filter rejects background light, and the InGaAs APD converts the remaining signal into current. The analog front end shapes that pulse, the timing board resolves the round-trip interval, and the enclosure holds both optical axes in alignment. The supplied page cites public model ETYS2-12KX-1 only as a reference; energy, pulse width, APD material and internal layout must be confirmed against the actual engineering release.
Match the source, receiver and timing budget
Send the target range, target reflectivity, pulse energy, repetition rate, receiver aperture and interface requirement. We will narrow the transmitter, APD and power-module choices together.
