Er,Yb cam mikroçip lazeri sökümü
1535 nm pasif Q anahtarlamalı erbiyum cam lazerin içi
1535 nm erbiyum cam verici, kısa bir 940 nm pompa darbesini bağlı mikroçip kavitesi içinde göz güvenli 1535 nm çıkışa dönüştürür. Bu söküm, patlatılmış görünümdeki sekiz mekanik, pompa, termal, kazanç, Q anahtarı, kaplama, pencere ve elektrik parçasını izler ve bunları mevcut LZ1535 verici ile LZ1535-PS güç modülü kataloğuna bağlar.
- 1Malzeme listesinden bir parça seçin.
- 2Modülün üzerine bırakın ya da karta tıklayın.
- 3Görevini, parametrelerini ve arkalarındaki parça numaralarını okuyun.
Malzeme listesi
Her parça, tek optik bütçe. Bir kartı fotoğrafın üzerine sürükleyin ya da tıklayın - yanındaki panel o parçanın parametreleriyle dolar.
Bir parçayı buraya sürükleyin veya malzeme listesindeki bir karta tıklayın

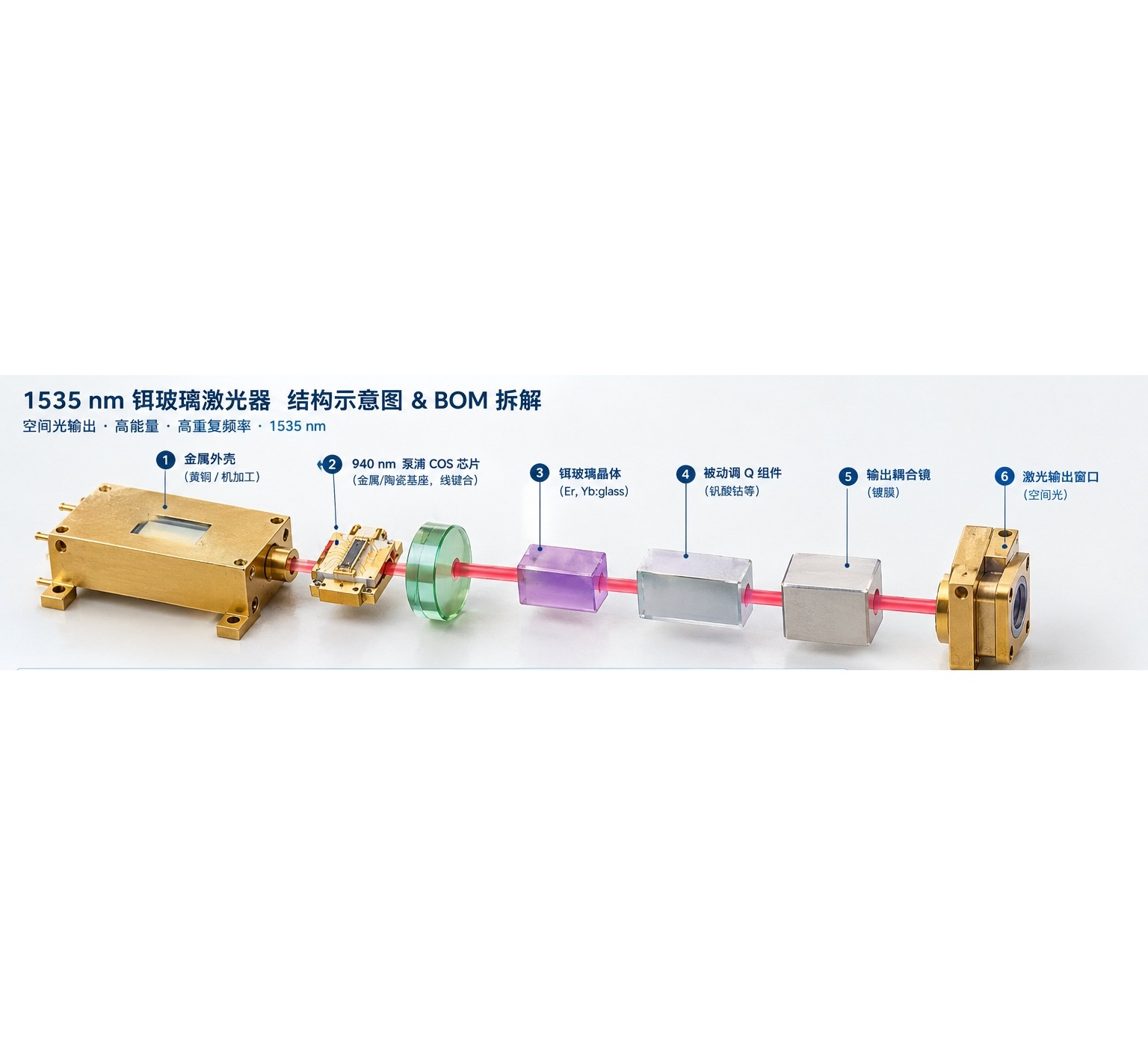

Montaj çizimi değil, öğretim amaçlı patlatılmış görünüm. Pompa, soğutucu, kazanç ortamı ve kavite optikleri soldan sağa dizilmiştir; çıkış serbest uzaydır ve fiber yoktur.
Bileşen konumları bir öğretim şemasıdır, montaj çizimi değildir: yerleşim ve patlatılmış görünüm göstergeseldir. Parametre değerleri bağlantılı şartnamenin değerleridir.
Her parça, parametre parametre
Etkileşimli görünümün gösterdiği aynı sayılar; okuyabileceğiniz, arayabileceğiniz ve teklif alabileceğiniz tablolarda.
Metal gövde ve uç kapakları Mekanik
Optik eksen yüksekliğini, uç kapak arayüzlerini, sızdırmazlığı ve sisteme ısı yolunu belirler. Dış çap ve montaj geometrisi 14,4, 21, 25 ve 40 mm katalog gövdelerine göre değişir.
| İşlev | Gövde ve optik referans |
|---|---|
| Tipik gövde | 14.4 - 40 mm çap (katalog) |
| Malzeme | Metal alaşımı, belirtilecek Tasarımınızca belirlenir |
| Sızdırmazlık | Uygulamaya özel Tasarımınızca belirlenir |
940 nm pompa COS Işık kaynağı
Er,Yb:glass tarafından soğurulan 940 nm pompa gücünü sağlar. Tepe akım, yayıcı genişliği, hızlı/yavaş eksen ıraksaması ve termal direnç seçilen enerji sınıfıyla eşleşmelidir.
| Merkez dalga boyu | 940 nm |
|---|---|
| Paket | COS |
| Tepe pompa gücü | Enerji sınıfına göre belirlenir Tasarımınızca belirlenir |
| Yayıcı geometrisi | COS'e göre doğrulanacak Tasarımınızca belirlenir |
Bakır soğutucu ve konumlandırma yatağı Termal
Soğutucu pompa atık ısısını yayar ve COS ile kazanç ortamı arasındaki göreli yüksekliği belirler. Tekrar hızı ve pompa duty değeri arttıkça temas direnci ve düzlük daha önemli olur.
| Malzeme | Bakır alaşımı |
|---|---|
| Temas yüzeyi | Düzlük ve yüzey işlemi belirtilecek Tasarımınızca belirlenir |
| Termal direnç | Pompa çalışma döngüsüne bağlı Tasarımınızca belirlenir |
| Hizalama | COS-kristal yüksekliğini belirler |
Er,Yb:glass kazanç ortamı Kazanç ortamı
Erbiyum 1535 nm geçişini sağlar, iterbiyum 940 nm pompayı soğurur. Katkı, kalınlık, soğurma, uç yüzey cilası, bağlama ve kaplama pompa soğurmasını, kavite kaybını ve çıkış enerjisini belirler.
| Lazer dalga boyu | 1535 nm |
|---|---|
| Pompa soğurma bandı | 940 nm |
| Katkı ve kalınlık | Enerji sınıfına göre Tasarımınızca belirlenir |
| Uç yüzey işlemi | Cila ve kaplama belirtilecek Tasarımınızca belirlenir |
Pasif Q anahtarı grubu Q anahtarı
Doyabilen soğurucu, yığılma terslenene kadar kavite kaybını artırır; ardından düşük kayıp durumuna geçerek kısa darbe üretir. Kazanç ortamına bağlanabilir veya ayrı optik olarak kalabilir.
| Tür | Pasif doyabilen soğurucu |
|---|---|
| Malzeme | Co:spinel sınıfı, doğrulanacak Tasarımınızca belirlenir |
| Darbe genişliği | Katalog ailelerinde 4 - 8 ns |
| Entegrasyon | Bağlı veya ayrı Tasarımınızca belirlenir |
Çıkış kuplörü ve kavite kaplaması Kavite optiği
Çıkış kuplörü kaviteyi kapatır ve kullanılabilir 1535 nm ışını geçirir. Ayrı bir ayna veya mikroçip uç yüzeyi kaplaması olabilir; BOM sınırı tedarikçinin yapısını izler.
| 1535 nm yansıtma | Tasarıma özel Tasarımınızca belirlenir |
|---|---|
| 940 nm geçirgenlik | Tasarıma özel Tasarımınızca belirlenir |
| Kaplama | Çok katmanlı dielektrik |
| Hasar eşiği | Doğrulanacak Tasarımınızca belirlenir |
Lazer çıkış penceresi Optik arayüz
Pencere serbest uzay çıkışını sızdırmaz hale getirir veya korur. Malzeme, kalınlık, kama, eğim ve AR kaplama geçirgenlik, geri yansıma ve ışın yönünü etkiler.
| Çıkış | Serbest uzay ışını |
|---|---|
| Pencere malzemesi | Doğrulanacak Tasarımınızca belirlenir |
| Kaplama | AR at 1535 nm Tasarımınızca belirlenir |
| Konnektör | Yok |
Tutma halkası, konumlandırıcı ve elektrik pimleri Elektrik arayüzü
Tutma halkaları ve konumlandırıcılar optik yığını mekanik referansta tutar. Pimler ve iç iletkenler pompa COS'ini harici sürücüye bağlar; sürücü kartı gösterilmemiştir.
| İşlev | Kenetleme, konumlandırma ve bağlantı |
|---|---|
| Pim sayısı | COS paketine göre Tasarımınızca belirlenir |
| Polarite | Cihaz çizimine göre Tasarımınızca belirlenir |
| Sürücü | Harici LZ1535-PS modülü |
Bu sayfadaki her parametre değeri, bağlantılı ürün sayfasını oluşturan katalog kaydından alınır; böylece ikisi çelişemez.
Bu parametrelerin arkasındaki parçalar
Aşağıdaki her değer, ürün sayfasını oluşturan aynı katalog kaydından okunur. Bu sayfada hiçbir şey yeniden yazılmadı.
Kompakt 100 - 300 uJ vericiler
Dört adet 10 Hz / 4 ns verici 14,4, 21 ve 25 mm gövde ölçülerini kapsar. 10 A güç modülü en fazla 200 uJ olarak belirtilmiştir; 300 uJ verici bu eşleşmeyle otomatik olarak kapsanmaz.
1 mJ uzun menzilli verici
40 mm verici, 1 mJ sınıfı darbeye giden katalog seçeneğidir. 30 A güç modülü 1 mJ sınıfı ve 1 / 5 / 10 Hz anahtarlama olarak belirtilmiştir; bu vericinin 10 Hz değeriyle uyumludur.
1 kHz yüksek tekrarlı verici
1 kHz modeli, en yüksek tek darbe enerjisinden çok darbe sayısının önemli olduğu taramalı ve kısa menzilli LiDAR için uygundur. Katalogda 1 kHz LZ1535-PS sürücü yoktur; iki PS modülü yalnızca 1 / 5 / 10 Hz'de anahtarlama yapar.
Güç ve kontrol modülleri
İki LZ1535-PS modülü akım, tekrar hızı ve darbe genişliğini dijital olarak ayarlar. Bir modülü vericiyle eşleştirmeden önce yayımlanan enerji aralığını ve 1 / 5 / 10 Hz anahtarlama sınırını kontrol edin.
940 nm pompa darbesinden göz güvenli 1535 nm çıkışa
940 nm COS, Er,Yb:glass kazanç ortamını pompalar; doyabilen soğurucu kaviteyi anahtarlar; çıkış kuplörü geri besleme ve enerji çıkışını belirler; pencere serbest uzay açıklığını korur. Katalog entegre LZ1535 vericisinden başlar; bu iç yığın tasarım referansıdır, stokta satılan gevşek parçalar değildir. Darbe enerjisi, tekrar hızı ve genişliği güncel ürün sayfalarından alınır.
