LZFL-sarjan kuituliitännäinen lasermoduuli

TO9-940nm-2W-FC

Name: TO9-940nm-2W-FC
SKU: TO9-940nm-2W-FC

940 nm, 2 W, monimoodinen kuitu

TO9-940nm-2W-FC on 2 W monimuotoinen kuituun kytketty lasermoduuli aallonpituudella 940 nm. Lähtö toimitetaan 105 µm monimuotokuidun kautta, NA 0,22 ja se päättyy FC-liittimeen, joten se voidaan kytkeä suoraan kuitupohjaiseen laitteeseen ilman vapaakentän kohdistusta. Tyypillinen käyttöjännite on 2,2 V.

2 WLähtöteho

940 nmAallonpituus

Pyydä tarjous Tekniset tiedot

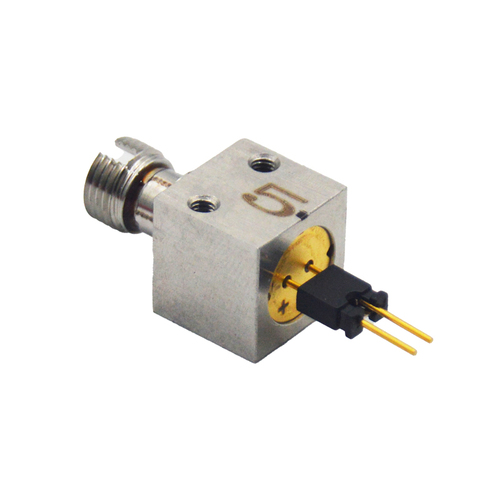

Liitettävä 940 nm kuituun kytketty lasermoduuli — **Liitettävä kotelo, 940 nm** Tuotekuva liitettävästä TO9-940nm-2W-FC -konfiguraatiosta.

Arvioitu kantama

Etäisyysarviot koskevat pulssilähettimen osia. Tämä laite on määritelty sen omilla parametreilla yllä.

Jokainen tällä sivulla oleva parametri on litteroitu valmistajan tiedoista.

LZFL kuituliitännäinen määritysspesifikaatio V2.0

Tekniset tiedot - TO9-940nm-2W-FC
Keskiaallonpituus	940 nm
Lähtöteho, CW	2 W
Spektrileveys (FWHM)	2 nm tyypillinen
Aallonpituuden lämpötilakerroin	0.3 nm/K
Kuitutyyppi	monitilainen tila
Kuitusäikeen halkaisija	105 um
Numeerinen aukko	0.22
Kuidun pituus	100 cm (110 cm maks.)
Liitin	FC
Käyttöjännite	2.2 V
Pakkaus	Koaksiaalinen TO-Can
vähintään. taivutus säde	>= 300 x kuidun halkaisija
Käyttölämpötila	-40 - 80 °C
Säilytyslämpötila	-40 - 85 °C

Tärkeimmät ominaisuudet

Keskiaallonpituus 940 nm
Jatkuva ulostulo 2 W
105 um multimodaalinen kuitu, NA 0,22
Liitin: FC
Koaksiaalinen TO-kotelo integroiduilla kohdeoptiikoilla
Fotodiodin valvontalähtö, jos asennettu

Tätä osaa käytetään näissä sovellusten purkamisessa:

Kuitukytketty yksimuotoinen lasermoduuli

Tyypillisiä sovelluksia

Pumpaus
Optinen viestintä
Tieteellinen tutkimus

Laske tällä tietolomakkeella

Jokainen alla oleva laskin avautuu tämän osan tietolehtinumeroilla jo täytettyinä, kenttien pyytämillä yksiköillä.

Modaalikentän halkaisija (MFD) Keskusytimen säde a 52.5 μm · V-luku 77.203 · Numeroinen aukko NA 0.22 · Aallonpituus 940 nm
V-luku & tilat Normeerattu taajuus V 77.203 · Keskusytimen säde a 52.5 μm · Numeroinen aukko NA 0.22 · Käyttöaallonpituus λ 940 nm
Dispersiopulssin laajeneminen Kuidun pituus L 0.001 km · Spektriviiva Δλ 2 nm
PDE spektraalikäyrä Nykyinen aallonpituus λ 940 nm · Huippuaallonpituus λ0 940 nm
