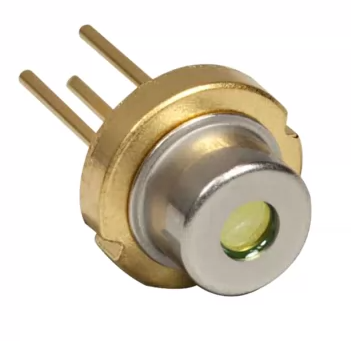

PLD905-40W-M und PLD905-40W-MCL: 905-nm-40-W-Pulslaserdiode für die Fernmessung
Anwendungen, Merkmale und Vorteile von PLD905-40W-M und der schnellachsenkollimierten Version PLD905-40W-MCL: 905 nm, 40 W typ., 40 x 18 um Emitter, 4-fach-Stack und TO56.
Aktualisiert 2026-10-21 · 3 Min. Lesezeit
Kompakte 40-W-Quelle für große Messentfernungen
PLD905-40W-M ist eine gepulste 905-nm-Laserdiode mit 40 W typischer Spitzenleistung, 40 x 18 um großer Emissionsfläche und vier gestapelten Emittern in einem TO56-Metallgehäuse. Die kleine Emissionsfläche erleichtert Kollimation und Strahlformung; kurze Pulse passen zu Time-of-Flight- und SPAD-LiDAR-Architekturen.
PLD905-40W-MCL nutzt dieselbe 40-W-, 4-uJ- und TO56-Plattform und ergänzt eine Schnellachsenkollimation. Die senkrechte Divergenz sinkt typisch von 25° auf 6°, wodurch die externe Optik kompakter oder einfacher werden kann.
Katalogeinträge: PLD905-40W-M und PLD905-40W-MCL.
Merkmale und Vorteile
| Merkmal | PLD905-40W-M | PLD905-40W-MCL |
|---|---|---|
| Spitzenwellenlänge | 905 nm, 895 bis 915 nm | 905 nm, 895 bis 915 nm |
| Spitzenleistung | 40 W typ., 37 bis 44 W | 40 W typ., 37 bis 44 W |
| Pulsenergie bei 100 ns | 4 uJ | 4 uJ |
| Emitter | 40 x 18 um, 4-fach-Stack | 40 x 18 um, 4-fach-Stack |
| Divergenz parallel / senkrecht | 9° / 25° | 9° / 6° |
| Typische Bedingung | 100 ns, 3 kHz, 12 A, 25 C | 100 ns, 3 kHz, 12 A, 25 C |
| Gehäuse | TO56 | TO56 |
Der typische Betrieb liegt bei etwa 12 A und 12,6 V. Maximal 100 ns Pulsdauer, 0,1 Prozent Einschaltdauer und die thermischen Grenzwerte des gewählten Typs sind einzuhalten.
Anwendungen
- Drohnen: Geländeabstand, Zielerkennung und Unterstützung der Hindernisvermeidung.
- Golf: Trennung des Fahnen-Echos von Rasen, Bäumen und Hintergrund.
- Jagd und Außenbereich: Link-Budget für reflektierende Ziele über große Entfernungen.
- SPAD/LiDAR: Systemstudien im Bereich 1.200 bis 3.000 m. Dies ist eine Auslegungsrichtung, keine garantierte Reichweite der nackten Diode.
Vorteil der MCL-Version
Durch die integrierte Schnellachsenkollimation lässt sich ein kompakteres oder einfacheres optisches Modul aufbauen. Vor einem Wechsel müssen Gehäusezeichnung, Pinbelegung, Fenster, Spannung und Betriebsbereich geprüft werden. Eine direkte Austauschbarkeit ist nicht automatisch gegeben.
905-nm-Infrarot ist unsichtbar und augengefährdend. Das vollständige Modul benötigt Treiberschutz, Thermik, optische Abschirmung und geeignete Laserschutzmaßnahmen.
Produkte
Verwandte Produkte
TO56-Gehäuse
PLD905-40W-M
905 nm, 40 W Spitzenleistung, nicht kollimiert
TO56-Gehäuse
PLD905-40W-MCL
905 nm, 40 W Spitzenleistung, schnellachsenkollimiert
Rechner
Mit diesem Datenblatt rechnen
Jeder Rechner unten öffnet sich mit den Datenblattwerten dieses Bauteils bereits eingetragen, in den Einheiten, die die Felder verlangen.
Sendepuls-Parameter
Pulsenergie, mittlere Leistung und Tastverhältnis aus Spitzenleistung, Pulsbreite und Wiederholrate laut Datenblatt für die Auswahl von 905-nm-PLD- und 1535-nm-Erbiumglas-Sendern.
Pulsenergie 4 μJ · Spitzenleistung 40 W · Pulsbreite 100 ns · Wiederholrate 10 kHz · Tastgrad 0.1 % Laser-GrundlagenPuls-Spitzenleistung
Momentane Spitzenleistung aus Pulsenergie und Pulsbreite.
Spitzenleistung 40 W · Pulsenergie 0.004 mJ · Pulsbreite 100 ns Pulse & EnergieTastgrad
Verhältnis der Einschaltzeit des Lasers zur vollen Periode.
Tastgrad 0.1 % · Pulsbreite 100 ns · Wiederholrate 10 kHz · Wiederholrate (Hz) 10000 Hz Strahl & OptikFleckgröße über Entfernung
Strahlgröße in einer gegebenen Entfernung aus dem Divergenzwinkel.
Schnellachsen-Divergenz (FA) 25 deg · Langsamachsen-Divergenz (SA) 9 deg · Schnellachsen-Divergenz (FA) 436.332 mrad · Langsamachsen-Divergenz (SA) 157.08 mrad · Quellbreite schnelle Achse 18 μm · Quellbreite langsame Achse 40 μm Entfernungsmessung & LiDARLiDAR-Linkbudget
Abschätzung der am Empfänger erfassten optischen Leistung.
